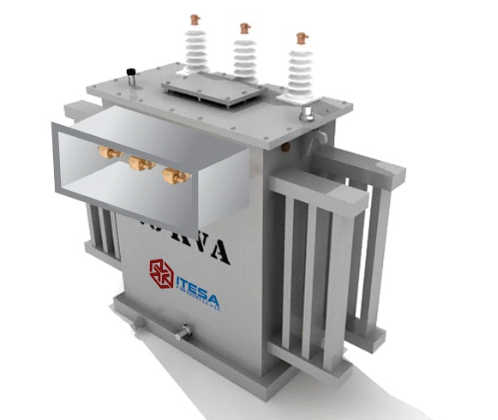

TRANSFORMADOR TIPO POSTE

Descripción General:

• Tipo: Transformador Monofásico/Bifásico/Trifásico de Distribución en Poste.
• Aplicación: Redes de distribución eléctrica en media tensión, montado en postes.
• Normativas: Cumple con las normas NOM-002-SEDE, NOM-002-SEDE-1999, ANSI C57.12.20, y NMX-J-285-ANCE.

Especificaciones Eléctricas:

• Potencia Nominal: 5 kVA – 500 kVA (dependiendo del modelo).
• Tensión Primaria: 7.62 kV / 13.2 kV / 13.8 kV / 23 kV / 34.5 kV (según la red de suministro).
• Tensión Secundaria: 120/240 V o 240/480 V.
• Frecuencia: 50/60 Hz.
• Conexión Primaria: Delta o Estrella.
• Conexión Secundaria: Estrella o Triángulo.

Características de Diseño:

• Aislamiento: Aceite mineral dieléctrico o libre de PCB.
• Material del Núcleo: Acero al silicio de grano orientado de baja pérdida magnética.
• Material de las Bobinas: Aluminio o Cobre esmaltado, según especificación.
• Nivel de Aislamiento BIL (Basic Insulation Level): 95 kV – 150 kV.
• Elevación de Temperatura del Devanado: 65°C.

Protección y Accesorios:

• Fusible Interno: Tipo Bay-o-net o ELSP (Extended Load-Sensing Protection).
• Pararrayos: Opción de incluir pararrayos tipo MOV (Varistor de Óxido Metálico).
• Válvula de Alivio de Presión: Incluida para evitar daños por sobrepresión.
• Indicador de Nivel de Aceite: Tipo visual.
• Tapas de Acceso: Para mantenimiento y revisión interna.

Características Mecánicas:

• Montaje: Instalación en poste mediante soportes metálicos.
• Material del Tanque: Acero al carbono con recubrimiento anticorrosivo.
• Acabado: Pintura epóxica resistente a la corrosión y radiación UV.
• Peso Aproximado: Dependiendo de la potencia, entre 150 kg y 1500 kg.
• Dimensiones Aproximadas: Varían con la potencia, entre 0.8 m y 1.5 m de altura.

Condiciones Ambientales:

• Altitud de Operación: Hasta 2,000 msnm sin desclasificación.
• Temperatura de Operación: -25°C a 50°C.
• Humedad Relativa: Hasta 95%.

Rendimiento y Eficiencia:

• Eficiencia: Mayor al 98% a plena carga.
• Pérdidas en Vacío y en Carga: Diseñado para minimizar las pérdidas.
• Regulación de Voltaje: ±2.5% con taps ajustables.

Vida Útil y Mantenimiento:

• Vida Útil: Mayor a 20 años en condiciones normales de operación.
• Mantenimiento: Recomendado cada 1er año para inspección de aceite y accesorios.
